Rodinný dům autoři do svahu pod lesem zasadili tak, aby snížili jeho vizuální profil a zároveň přirozeně ochránili spodní podlaží. Vzniklo tak útočiště, které poskytuje soukromí a zároveň umožňuje bezprostřední kontakt s přírodou. Hlavní obytná místnost nad terénem má dvě stěny s velkoformátovým prosklením proti sobě, takže je téměř průhledná. Domu to dává ojedinělý charakter, výhledy na šumavské horizonty vstupují dovnitř, staly se jeho součástí.

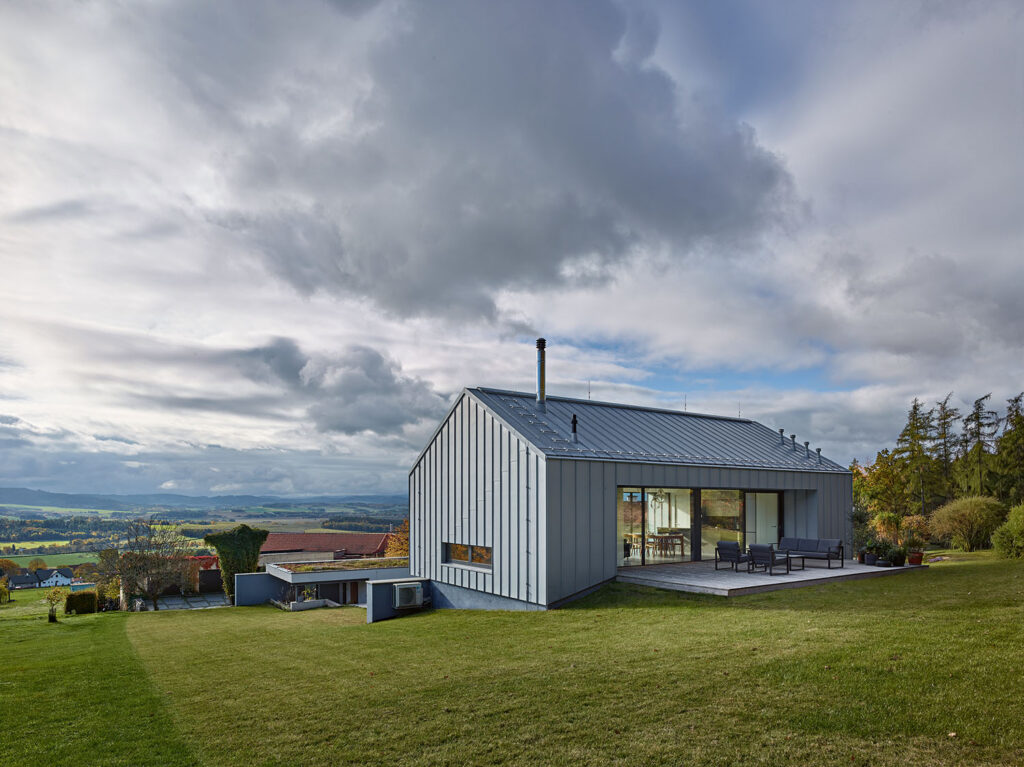

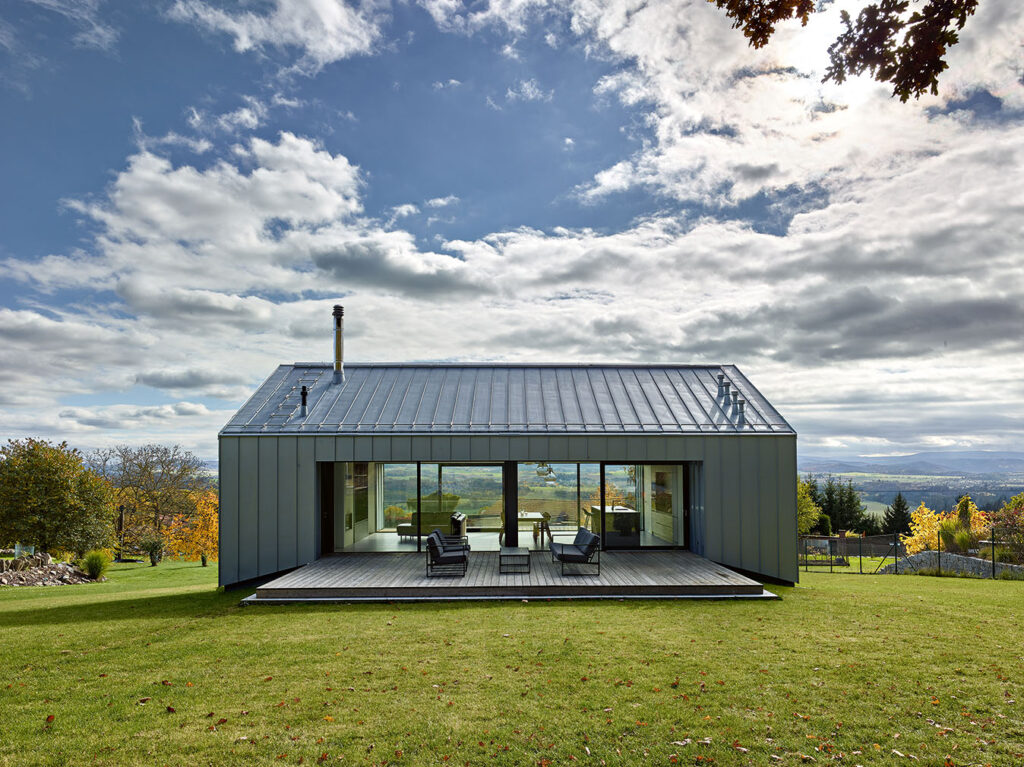

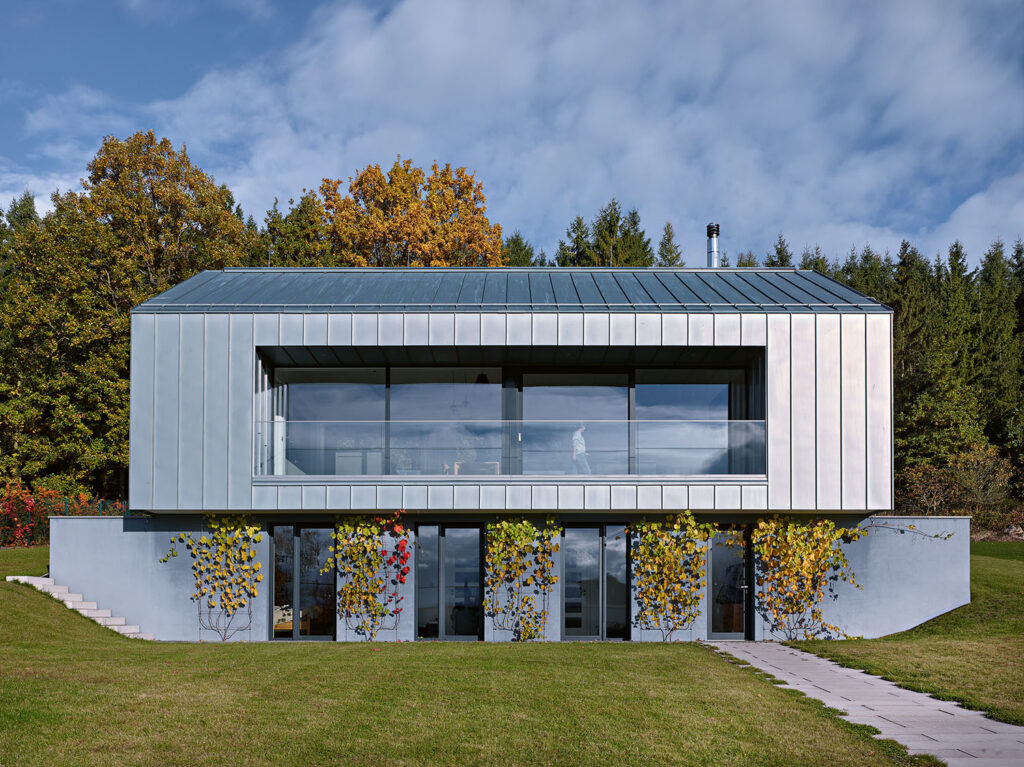

Při pohledu shora vidíme jen část domu; z této strany působí jako přízemní stavba se sedlovou střechou. Její tvarosloví i velikost jsou v souladu s venkovským urbanismem, oživuje ji však stříbřitě hliníková fasáda a dvě okna, která dům prosvítila tak, že je dokonale průhledný. Z opačné strany pozemku je všechno jinak – objevuje se podnož se spodním podlažím, vysoká okna tří ložnic se otevírají do zahrady. Vpravo jsou vedle nich i prosklené vstupní dveře.

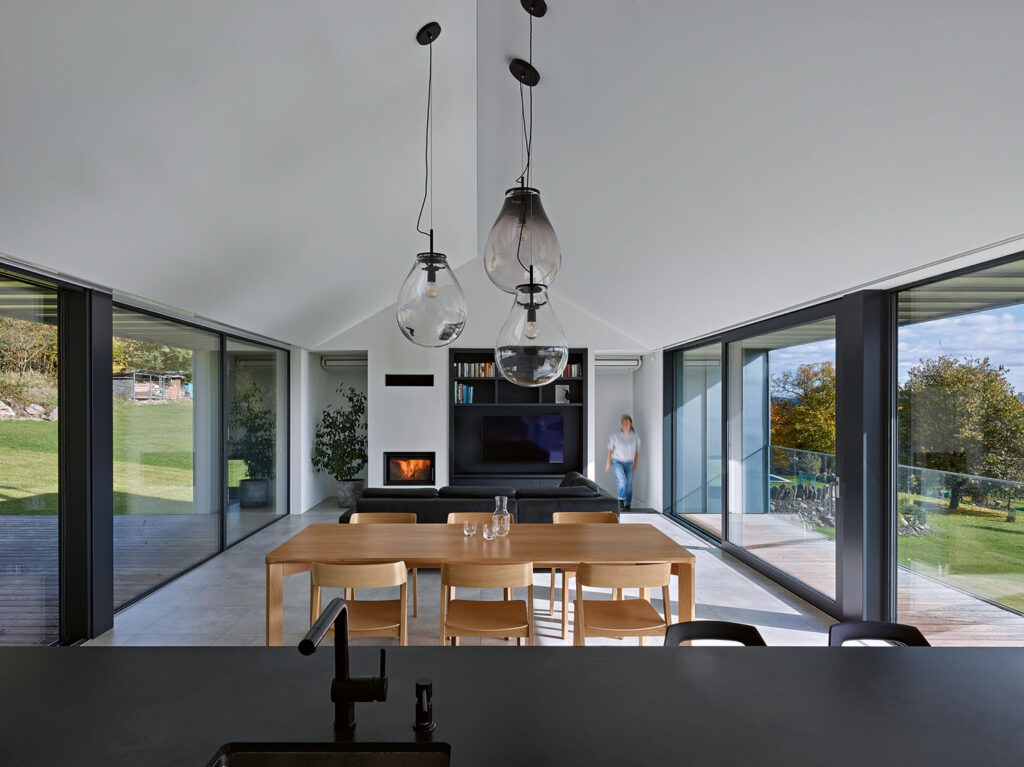

„Dispozice je tu oproti zvyklostem převrácená, do obývacího pokoje se stoupá po schodech. Místnosti to ovšem dává její hlavní přednost, výhled dvěma velkými okny na obě strany – daleko do krajiny i na velkou terasu u severní fasády,“ uvádí architekt Ján Stempel. Jeho kolega Jan Jakub Tesař dodává: „Dům jsme projektovali už v roce 2017, ale majitelé si s tím ještě dlouho hráli; pak už tam také nějaký čas bydleli, ale neměli trávník ani garáž. Materiálové řešení podtrhuje charakter stavby. Spodní podlaží z keramických tvárnic se zemitou omítkou kotví dům do terénu a vytváří pocit stability. Horní patro jsme opláštili titanzinkovým plechem, jeho kovový lesk odráží proměny oblohy. Interiér je laděn do světlých neutrálních tónů. Velká okna na jihovýchodní a severozápadní fasádě jsou z posuvně zdvižného systému; vnitřní sklo u velkých tabulí je vrstvené bezpečnostní, vnější kalené. V nadpraží činí přesah střechy 1,3 m, takže v letních měsících střecha místnost přirozeně stíní. V přechodovém období sem ale slunce dopadá a vytváří teplotní zisk pro vytápění interiéru. V patře tedy nebylo třeba instalovat žaluzie, u oken v přízemí jsme ale byly osadili tepelně izolační rolety.“
DISPOZICE JSOU JEN ZDÁNLIVĚ JEDNODUCHÉ
Garáž a vstupní zónu autoři umístili poblíž příjezdové komunikace v nižší úrovni pozemku, obytná část je odtud přístupná po dlážděném chodníku. Spodní podlaží domu je částečně zapuštěné do terénu, horní patro má po celé severní a jižní straně prosklené stěny, vysoký strop kopíruje sklon střechy a dodává místnosti vzdušnost a velkorysý objem. Na stěny ze skla navazují lodžie: severní je orientovaná k blízkému lesu, jižní chrání interiér od letního přehřívání a poskytuje soukromí a výhled do krajiny.
Oba půdorysy působí na první pohled jednoduše, ale brzy si uvědomíme, že se za tímto řešením skrývá dobře odvedená práce – tři ložnice v přízemí jsou seřazeny vedle sebe tak, aby se z nich mohlo vycházet do zahrady, u severní stěny je zázemí, u východní schodiště do patra. A prosklená místnost v 2. NP má zázemí u západní stěny, u schodiště jsou v nosné zdi umístěna krbová kamna.
KONSTRUKCE
Pod obvodovými zdmi je převážně základový pas, pod ocelovými sloupky základová patka; přes tyto základy se pak pokládala železobetonová deska s výztuží. U paty opěrné severní suterénní stěny je deska zesílena, se stěnou provázána výztuží. Podkladní betonová vrstva byla opatřena penetračním nátěrem a hydroizolačním souvrstvím, které tvoří spodní asfaltový pás se skelnou výztuží a asfaltový pás s polyesterovou rohoží. Pásy jsou plněny modifikovaným bitumenovým pojivem odolným proti pronikání vlhkosti a radonu z podloží. Vrstvy se na sebe natavily, horní líc chrání asfaltová pískovaná lepenka.
Obvodová nosná konstrukce stěn v patře je z keramických tvarovek Porotherm 30 Profi (λ = 0.180 W·m-1·K-1) a doplňující tvarovky stejného systému. Všechny spáry byly vyplněny lepidlem a zastěrkovány tak, aby se zvýšila vzduchotěsnost obálky domu. Zdivo je ve štítech ztuženo železobetonovým věncem a dozděno do tvaru sedlové střechy.
Stropní deska nad 1. NP je z části ze železobetonových dutinových předepjatých panelů uložených na nosném zdivu a ocelovém nosníku. Obě krajní části desky mají složitější charakter, z jedné části je tvoří konzola, která nese obvodové zdivo. Z toho důvodu jsou kraje desky z monolitického železobetonu. Tato část desky je pnuta mezi zdivo obvodového pláště. Po obvodu je deska doplněna železobetonovým monolitickým věncem.
Konstrukci lodžie v jižní části domu tvoří konce železobetonových panelů typu Partek. Po obvodu byla opatřena tepelnou izolací. Severní terasa byla navržena jako pochozí jednoplášťová střecha; střešní plášť jižní lodžie jako pochozí střecha typu DUO. Nášlapné vrstvy jsou z palubek.
Podlahy tvoří těžké plovoucí cementové potěry s modifikantem bez výztuže. Uložené jsou na vrstvě polystyrenu pro vedení instalací a na kročejové izolaci z elastifikovaného EPS v patře a tepelně izolační vrstvě v přízemí. Jako nášlapná vrstva podlahy je v obytných místnostech 1. NP přírodní linoleum, v 2. NP dlažba.
SEDLOVÁ STŘECHA
Konstrukce střechy je řešena pomocí sbíjených dřevěných vazníků. Pásnice vazníku jsou profilu 50/200 mm, diagonály 50/80 mm. Z důvodu prostorové tuhosti konstrukci doplňuje samostatný ocelový rám na ose domu. Vazníky se ukládaly na ocelové nosníky, podepřené trojicí ocelových sloupků na obou stranách střechy.
Střešní plášť je nadkrokevní, se skládanou plechovou krytinou z titanzinku v modulu drážek 475 mm na bednění z dřevěných desek se separací z plastové strukturální vrstvy. Bednění se ukládalo na kontralať a přes difuzní folii na nadkrokevní izolaci. Parozábrana je uložena na vazníkový krov. Střecha je odvodněna do skrytého podokapního žlabu a svedena dešťosvody v rozích domu. U střešního pláště = 0,13 W·m-2·K-1.
DVOUPLÁŠŤOVÁ FASÁDA
Obvodový plášť tvoří vysoce izolační provětrávaná fasáda. Na obvodové zdivo byla natažena cementová stěrka pro uzavření styčných spár a zvýšení vzduchotěsnosti obálky domu, poté se kotvil nosný rastr fasády z profilů, které vynášejí kovový rošt z „T“ profilů. Na ně se přikotvilo laťování. Na takto vytvořený rastr se dále kotvilo svislé bednění z hydrofobizovaných OSB desek, na které se pak přes strukturální separační vrstvu pokládala fasáda z falcovaných pásů s modulem á 475 mm z titanzinkového plechu tl. 0,8 mm. Mezi pojistnou hydroizolací a obvodové zdivo byla vložena minerální vata o tloušťce 120 mm.
U stěna 2. NP = 0,20 W·m-2·K-1. U stěna 1. NP = 0,21 W·m-2·K-1.
Obvodový plášť přízemí do ulice je z prolévaného betonového zdiva, ze systému ztraceného bednění. Před zdivem je provětrávaný plášť z betonových cihel s kamenným obkladem. Do betonové stěny byl kotven nerezovými sponami. Obvodový plášť přízemí do zahrady je z fasádního soklového polystyrenu s omítkou na cementové bázi. Suterénní stěna k terénu je z tvarovek ztraceného bednění, vyztužena a zmonolitněna. Zateplena byla XPS polystyrenem 120 mm.
GARÁŽ
Stěny garáže jsou zděné z keramických tvarovek, doplněné ocelovým sloupkem. Stropní deska je ze železobetonových dutinových předepjatých panelů uložených na nosném zdivu a ocelovém válcovaném nosníku. Po obvodě má železobetonovou monolitickou atiku. Střecha je plochá zelená jednoplášťová.
Foto: Filip Šlapal
BOX 01
Otvorové výplně
Okna s trojskly mají hliníkové rámy s přerušeným tepelným mostem. Velké prosklení na jihovýchodní a severozápadní fasádě je z posuvně zdvižného okenního systému; vnitřní sklo u velkých tabulí je vrstvené bezpečnostní, vnější kalené.
Vnitřní parapety jsou z desek z masivního dřeva, vnější parapety s oplechováním.
Celoprosklené domovní dveře byly navrženy v obdobném systému jako okna s hliníkovým rámem a zasklením bezpečnostním dvojsklem.
Okna:
Součinitel prostupu tepla okna Uw = 1,1 W.m-2.K-1 (Uw max = 0,9 W.m-2.K-1)
Součinitel prostupu tepla rámu Uf = 1,2 W.m-2.K-1
Součinitel prostupu tepla zasklení Ug = 0.6 W.m-2.K-1
Rozšířená izolační zóna s pěnou plněnými izolátorem.
Dveře: Udmax = 1,2 W.m-2.K-1
BOX 02
Základní údaje
Autoři: Stempel Tesař architekti – Ján Stempel, Jan Jakub Tesař; spolupráce Aleš Herold
Zastavěná plocha: 246 m2
Užitná plocha: 175 m2
Obestavěný prostor: 1190 m3
BOX 03 navíc
Skladba střechy
– plechová krytina skládaná titanzink tl. 0.8 mm, osová vzdálenost stojaté drážky po zafalcování 475 mm, navazuje na modul fasády
– separační podkladová vrstva 7 mm
– střešní dřevěná deska OSB 18 mm
– kontralať 40/60 mm (vzduchová mezera 40 mm)
– difuzní fólie
– nadkrokevní izolace
– parotěsná zábrana
– střešní dřevěná deska OSB 18 mm
– dřevěný vazníkový krov
– SDK deska 15 mm
