Technologie řízeného vyrovnávání tlaku rozšiřuje možnosti izolačního zasklení. Pomáhá omezovat mechanické namáhání skel při změnách nadmořské výšky a klimatických podmínek, uplatnění však nachází i v mimořádně přesných optických systémech. Společnost Swisspacer zároveň podporuje výrobce izolačních skel při zavádění požadavků potřebných pro označení CE na základě již existujícího evropského technického posouzení ETA-21/0964.
ROZDÍLY TLAKU JAKO RIZIKO PRO IZOLAČNÍ SKLA
Izolační skla jsou během výroby, přepravy i následného provozu vystavena proměnlivým podmínkám. Významnou roli hrají zejména změny nadmořské výšky, kolísání atmosférického tlaku a rozdíly mezi tlakem v dutině izolačního skla a okolním prostředím. Pokud se tlak na obou stranách skleněných tabulí dostatečně rychle nevyrovnává, vzniká mechanické namáhání, které může vést k průhybu skel a ovlivnit jejich výsledný vzhled i funkčnost.
Problém se může projevit například při přepravě zasklení přes horské oblasti nebo při instalaci skel v místech s výrazně odlišnou nadmořskou výškou, než v jaké byla vyrobena. U rozměrných zasklívacích prvků mohou být důsledky rozdílů tlaku obzvlášť výrazné.
Řešením je technologie Swisspacer Air, která umožňuje řízené vyrovnávání tlaku mezi uzavřenou dutinou a okolním prostředím. Speciální integrovaná membrána přitom omezuje pronikání nadměrného množství vlhkosti do meziskelního prostoru. Cílem je snížit tlakové namáhání zasklení a zachovat jeho požadované vlastnosti i při proměnlivých podmínkách.
OD IZOLAČNÍCH SKEL K ASTRONOMICKÝM TELESKOPŮM
Jedním z nejneobvyklejších projektů, v němž se technologie Swisspacer Air připravuje k využití, je mezinárodní astronomický projekt Cherenkov Telescope Array Observatory (CTAO). Observatoř budovaná na ostrově La Palma a v Chile je určena k pozorování vysokoenergetického gama záření přicházejícího z vesmíru.

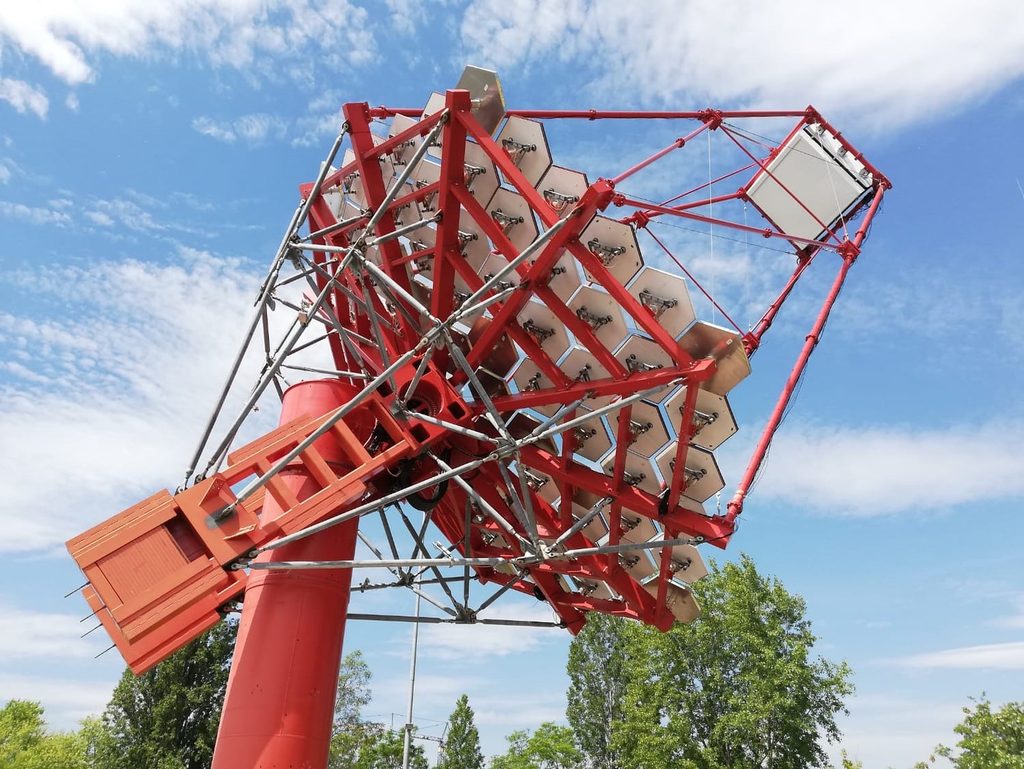

Součástí observatoře jsou středně velké teleskopy (Medium-Sized Telescopes), jejichž reflektory mají průměr přibližně 12 metrů. Jednotlivé odrazné plochy se skládají z mnoha přesně vyrobených zrcadlových modulů. Jejich úkolem je zachytit mimořádně slabé světelné signály vznikající při interakci vysokoenergetických částic kosmického původu se zemskou atmosférou.
Pro správnou funkci těchto zařízení je nezbytné zachovat přesnou geometrii zrcadlových ploch. I nepatrné deformace totiž mohou negativně ovlivnit optické vlastnosti celého systému. Zároveň musí být uzavřené zrcadlové moduly odolné vůči rozdílným klimatickým podmínkám během přepravy i při následném provozu. Změny okolního tlaku mohou v jejich vnitřních prostorech vyvolávat tlakové rozdíly a následné mechanické namáhání.
Právě zde se otevírá prostor pro technologii Swisspacer Air. Její integrace do zrcadlových modulů má umožnit kontrolované vyrovnávání tlaku a přispět k zachování přesné geometrie optických ploch. Princip, který pomáhá omezovat deformace běžného izolačního skla, tak může najít uplatnění i v zařízení, kde je přesnost povrchu zásadní pro vědecké pozorování.
Funkčnost řešení již byla prověřována za simulovaných podmínek v klimatické komoře. Připravuje se také první série zkušebních zrcadel určených k přepravě do Chile, kde se počítá s jejich instalací na prototypových teleskopech. Projekt ukazuje, že princip řízeného vyrovnávání tlaku může překročit hranice tradičního stavebního využití a stát se součástí technologií s mimořádně vysokými nároky na přesnost.
MOBILNÍ ARCHITEKTURA MEZI POBŘEŽÍM A HORAMI

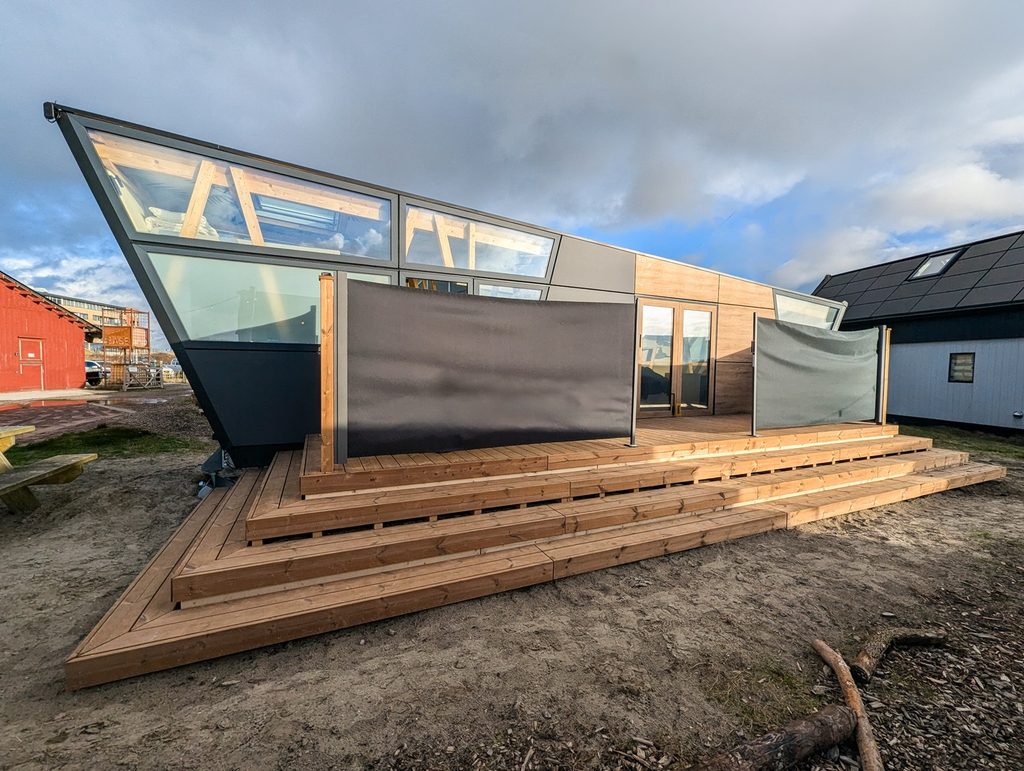

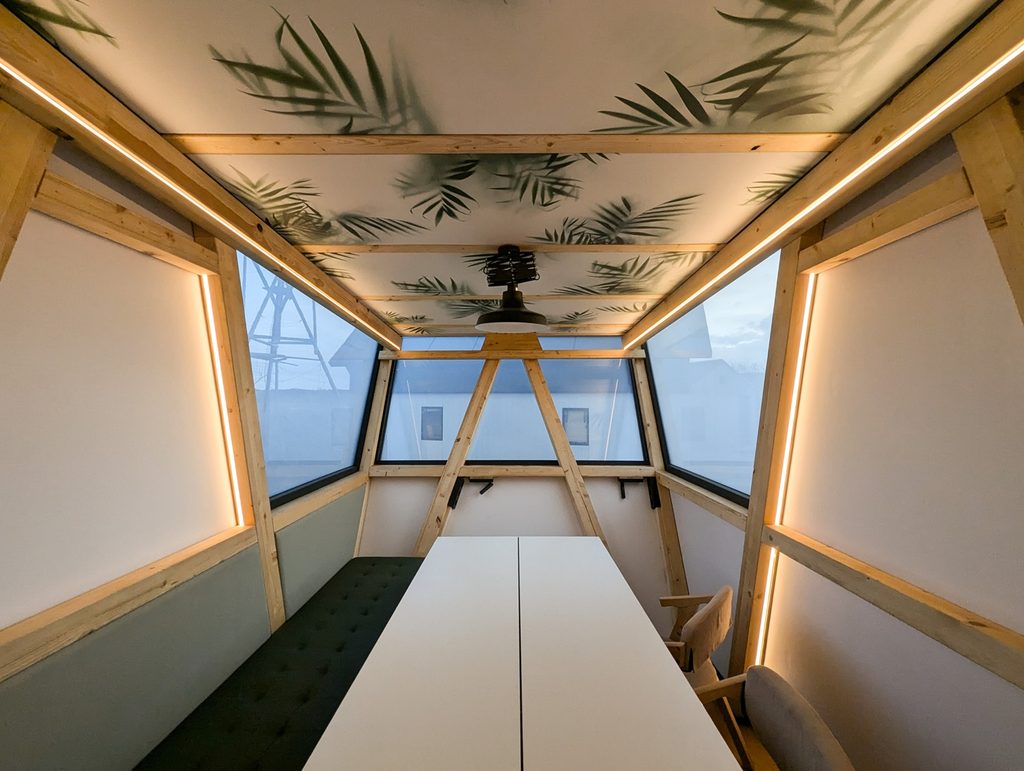

Praktičtější, ale z hlediska stavebního využití neméně zajímavý příklad představují mobilní stavby společnosti TechTinyHouse. Ta vyvíjí objekty využívané jako obytné prostory, výstavní plochy nebo dočasná zařízení. Jejich charakteristickým rysem je možnost přemístění podle aktuální potřeby.
Jeden ze zákaznických projektů zahrnuje rekreační a hotelové koncepty na více než 50 místech v Evropě. Jednotlivé mobilní objekty se mohou sezonně přesouvat mezi pobřežními oblastmi a horskými lokalitami, včetně míst dostupných pouze trajektem. Při těchto přesunech se mění nejen okolní klimatické podmínky, ale také nadmořská výška a atmosférický tlak.
Rozsáhlé prosklené plochy, které jsou pro podobné stavby typické, proto vyžadují zvláštní pozornost. Pokud se při přepravě výrazně změní okolní tlak, může vzniknout tlakový rozdíl mezi meziskelním prostorem a prostředím. Výsledkem je dodatečné namáhání tabulí, které může ovlivnit jejich tvar a dlouhodobou spolehlivost zasklení.
TechTinyHouse proto využívá Swisspacer Air k vyrovnávání tlaku v dutině izolačního skla. Podle Brendana Thomea, generálního ředitele společnosti, představuje přeprava mezi různými nadmořskými výškami riziko, které bylo nutné při konstrukci mobilních objektů řešit. Zavedení této technologie má přispět ke zvýšení kvality a spolehlivosti dodávaných staveb.
Do budoucna se počítá s jejím využitím nejen u jednotlivých atypických realizací, ale také preventivně všude tam, kde lze v důsledku přepravy nebo způsobu používání očekávat významné změny nadmořské výšky. Příklad mobilních staveb tak potvrzuje, že tlakové vyrovnávání může být přínosné všude tam, kde zasklení není vystaveno pouze stabilním podmínkám jednoho místa.
TECHNICKÉ ŘEŠENÍ MUSÍ ODPOVÍDAT TAKÉ EVROPSKÝM POŽADAVKŮM
Vedle samotné technické funkce je pro výrobce izolačních skel důležité také to, jak uvést tlakově vyrovnávané výrobky na evropský trh v souladu s příslušnými požadavky. Technologická inovace totiž sama o sobě nestačí. Výrobce musí doložit požadované vlastnosti výrobku a splnit příslušné povinnosti spojené s posuzováním jeho vlastností a označením CE.
Pro tlakově vyrovnávaná izolační skla existuje evropský hodnoticí dokument EAD 300031-00-0404. Na tomto podkladu je založeno evropské technické posouzení ETA-21/0964, které se vztahuje na izolační skla využívající Swisspacer Air.
Díky již existujícímu posouzení mohou výrobci, kteří splňují stanovené podmínky, využít příslušné technické podklady a výsledky zkoušek typu, aniž by museli celý proces posuzování od začátku opakovat. To může zjednodušit zavádění technologie do výroby a omezit rozsah činností, které by jinak bylo nutné znovu provádět.
Podle Juliena Thieryho, ředitele prodeje a marketingu společnosti Swisspacer, je pro výrobce zásadní, aby cesta k označení CE byla zvládnutelná z hlediska času, nákladů i administrativy. Společnost se proto zaměřuje na praktické využití již existujících hodnoticích podkladů a na podporu výrobců při zavádění příslušných požadavků.
OD TECHNICKÉ SPECIFIKACE K ŘÍZENÍ KVALITY VE VÝROBĚ
Využití stávajícího evropského technického posouzení ovšem neznamená, že výrobce může technologii libovolně začlenit do vlastního produktu. Jednou ze stanovených podmínek je použití kompletního systému Swisspacer, tedy distančních rámečků Swisspacer společně s prvkem Swisspacer Air. Nezbytná je také instalace v souladu s platnými technickými specifikacemi.
Swisspacer nabízí výrobcům podporu při zavádění řešení do jejich provozů. Ta zahrnuje seznámení s technickými požadavky, jejich přizpůsobení konkrétním výrobním procesům a začlenění do systému řízení výroby u výrobce. Důležitou součástí je rovněž dlouhodobé zajišťování kvality, které pomáhá udržovat stanovené technické parametry a výrobní postupy.
Při splnění všech příslušných podmínek mohou ETA-21/0964 a související výsledky zkoušek typu sloužit jako podklad pro označení odpovídajících tlakem vyrovnávaných izolačních skel značkou CE. Odpovědnost za prohlášení o vlastnostech, označení CE a shodu hotového výrobku však nadále nese jeho výrobce.
Tento princip je důležitý také z hlediska řízení kvality. Nejde pouze o použití konkrétního komponentu, ale o zvládnutí celého výrobního procesu, včetně správné instalace, kontroly parametrů a průběžného ověřování, že výsledný výrobek odpovídá stanoveným požadavkům.
NOVÉ MOŽNOSTI PRO VÝROBCE I PROJEKTANTY
Příklady astronomických teleskopů a mobilních domů ukazují dvě velmi odlišné oblasti, ve kterých může řízené vyrovnávání tlaku přinášet praktické výhody. V prvním případě jde o zachování geometrické přesnosti optických ploch, ve druhém o omezení mechanického namáhání rozsáhlého zasklení při přepravě a změnách nadmořské výšky.
Společným jmenovatelem je snaha lépe kontrolovat tlakové rozdíly v uzavřených konstrukcích a omezit jejich negativní dopady. Pro stavebnictví je přitom důležité nejen samotné technické řešení, ale také možnost jeho zavedení do standardní výroby za jasně definovaných podmínek.
Podpora společnosti Swisspacer při využití existujícího evropského technického posouzení může výrobcům usnadnit cestu k uplatnění tlakem vyrovnávaných izolačních skel na evropském trhu. Pro další rozvoj technologie bude rozhodující spojení technické funkčnosti, důsledného řízení kvality a správného plnění požadavků na posuzování vlastností výrobků.
Swisspacer Air tak představuje příklad řešení, jehož potenciál nekončí u běžného okenního zasklení. Od mobilní architektury až po přesné optické systémy ukazuje, že kontrola tlakových rozdílů může být důležitým konstrukčním prvkem všude tam, kde se uzavřené prostory musí vyrovnat s proměnlivými podmínkami okolního prostředí.
-jik-
